건축 외장 기술이 고도화되면서 건축물의 외관뿐 아니라 구조적 안전성과 시공 효율성을 동시에 만족시키는 시스템 개발이 중요한 과제로 떠오르고 있다. 특히 최근 국내 지진 발생 빈도가 증가하면서 외장 시스템의 내진 성능 확보는 건축 산업에서 중요한 기술적 요구 사항이 되고 있다.
이러한 흐름 속에서 제이에스이엔지(JS ENG)는 기존 금속패널 외장 공법의 구조적 한계를 개선한 백트러스(하지틀) 없는 내진 유니트 시스템 패널을 개발하며 외장 기술 분야에서 주목을 받고 있다. 이 시스템은 패널 간 사이드홀과 끼움 결합 방식을 적용한 모듈형 구조로, 내진 성능을 확보하면서 시공 효율성을 높인 것이 특징이다.
모듈형 구조로 구현한 내진 외장 패널 기술
제이에스이엔지가 개발한 내진 유니트 시스템 패널은 외장 패널을 구조 프레임에 연결하는 방식에서 기존 공법과 차별화된다. 기존 금속패널 외장 공법은 철재 하지틀(트러스)을 현장에서 제작하고 용접해 설치하는 방식이 일반적이었다. 이 방식은 공사 기간이 길고 시공 품질이 작업자의 숙련도에 크게 영향을 받는다는 한계가 있었다.

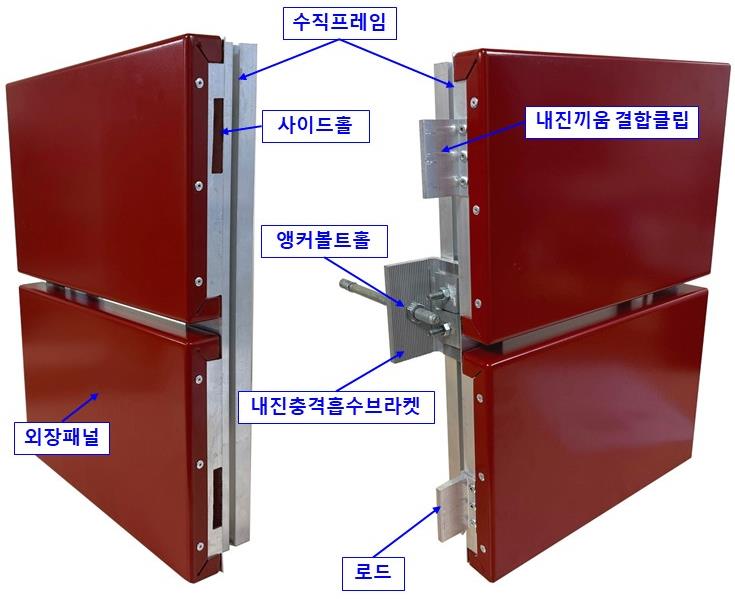

반면 제이에스이엔지의 시스템은 패널 간 결합 구조와 내진 클립을 적용한 모듈형 패널 시스템을 통해 이러한 문제를 해결했다. 패널 내부에는 수직 프레임과 내진 클립, 브라켓, 로드 구조가 적용되어 지진 발생 시 외장재의 탈락이나 파손을 방지하도록 설계되어 있다.
특히 내진 설계에서는 패널 연결부에 유격을 허용하는 구조를 적용해 지진에 따른 변위가 발생해도 외장재의 균열이나 탈락을 방지할 수 있도록 했다. 시험 결과 ±150mm 변위 상황에서도 외장재의 크랙이나 탈락이 발생하지 않는 성능을 확보한 것으로 나타났다.
또한 구조 결합력 측면에서도 기존 제품 대비 약 120% 향상된 구조 내구성을 확보한 것으로 평가된다.
공기 단축과 비용 절감, 경제성 확보
이 시스템의 또 다른 특징은 시공 공정의 단순화이다. 기존 공법에서는 앙카 설치 후 철재 하지틀을 제작·용접·설치하고 패널을 부착하는 등 여러 단계의 공정이 필요했다. 반면 제이에스이엔지의 시스템은 공장에서 제작된 모듈형 패널을 현장에서 조립하는 방식으로 시공할 수 있어 공정이 크게 단순화된다.
실제 비교 분석 결과, 1,000㎡ 기준 외장 공사에서 기존 공법은 약 58일의 공사 기간이 필요하지만, 이 시스템을 적용하면 약 30일 수준으로 공기를 단축할 수 있는 것으로 나타났다. 이는 약 40% 수준의 공사 기간 단축 효과에 해당한다.
또한 공사 기간 단축과 공정 단순화는 직접적인 비용 절감으로 이어진다. 제이에스이엔지는 해당 시스템 적용 시 약 15.7%의 시공 비용 절감 효과를 기대할 수 있다고 설명한다.
특히 모듈화 방식은 공장에서 균일한 품질로 제작된 패널을 현장에서 단순 조립하는 구조이기 때문에 품질 안정성과 생산성 향상 측면에서도 장점을 갖는다.
무용접 공법으로 안전성 강화
현장 용접이 필수적인 기존 공법과 달리, 이 시스템은 무용접 조립식 공법을 적용한다. 이는 화재 위험을 줄이고 현장 안전성을 높이는 장점이 있다.
또한 구조 부재를 알루미늄 기반으로 설계해 부식 위험을 최소화하고 장기적인 내구성을 확보했다. 이러한 특성은 건축 외장재의 유지관리 측면에서도 긍정적인 요소로 평가된다.
에너지 효율 측면에서도 패널 결합부의 기밀성을 강화해 열관류율을 약 11% 개선하는 효과가 있는 것으로 나타났다.
다양한 인증 확보로 기술 신뢰성 강화
제이에스이엔지는 이 시스템의 기술력을 기반으로 다양한 인증을 획득하며 시장 신뢰성을 확보하고 있다.
대표적으로 조달청 우수제품 지정, 산업통상자원부 신기술(NET) 인증, 혁신제품 지정 인증 등을 획득하며 기술적 혁신성을 인정받았다.
이와 함께 성능인증, ISO 9001 품질 인증, 벤처기업 인증, G-PASS 인증 등 다양한 제도적 인증을 통해 제품의 품질과 기술력을 검증받았다.
또한 해당 기술은 국내 특허뿐 아니라 미국 특허도 확보하며 국제적인 기술 경쟁력도 갖추고 있다.
다양한 프로젝트 적용으로 기술 검증
제이에스이엔지는 커튼월과 금속패널 외장 분야에서 다양한 프로젝트 경험을 축적해 왔다. 대표적으로 잠실 롯데 슈퍼타워 에비뉴엘 외벽, 세종시 정부출연 연구기관, 제주특별자치도 경찰청사, 충북대 의생명진료연구동 등 다양한 건축 프로젝트에 외장 시스템을 적용하며 기술력을 검증해 왔다.

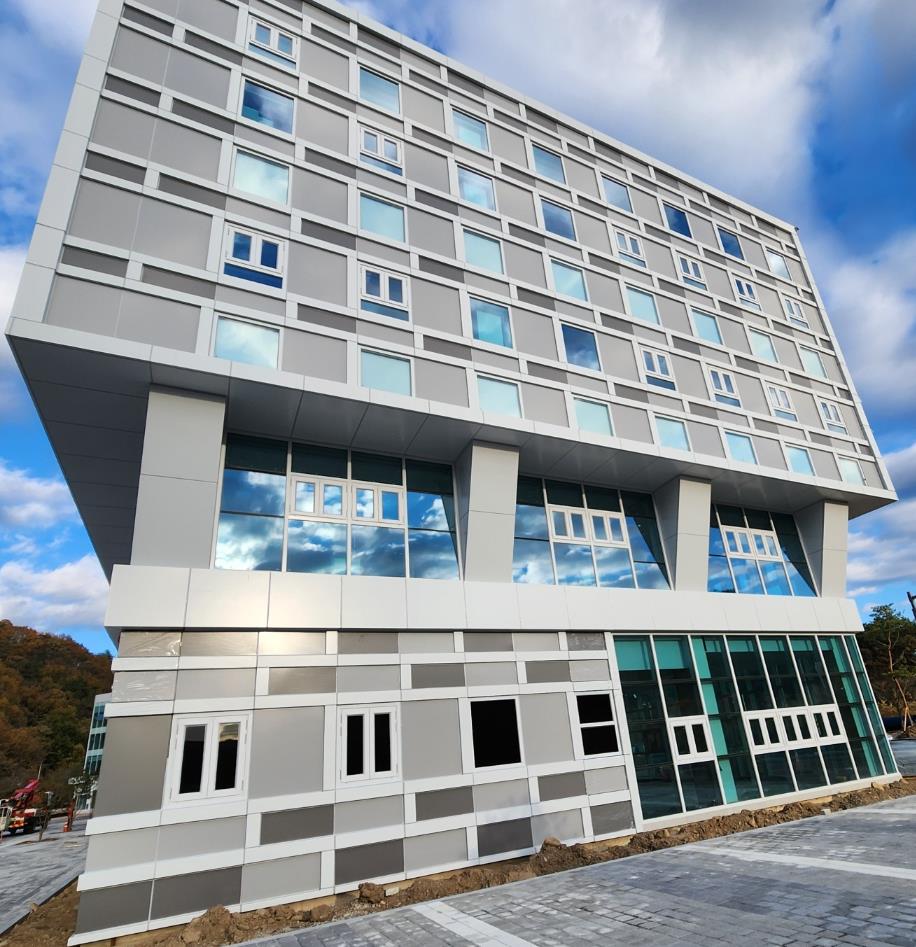

특히 대한체육회 장흥 체육인 교육센터에는 이번 내진 유니트 시스템 패널이 적용되어 공사 기간 단축과 시공 효율성을 동시에 확보한 사례로 평가된다.
최근 건축 외장 기술은 단순한 마감재를 넘어 구조 안전성, 에너지 효율, 시공 생산성을 동시에 고려하는 방향으로 발전하고 있다.
제이에스이엔지가 개발한 내진 유니트 시스템 패널은 이러한 흐름 속에서 모듈화·내진성·시공 효율성을 결합한 기술로 평가된다.
특히 국내에서도 지진 발생 빈도가 증가하는 상황에서 외장 시스템의 내진 설계 중요성이 커지고 있다는 점에서, 이 기술은 향후 건축 외장 시장에서 새로운 대안으로 주목받을 가능성이 높다.
제이에스이엔지는 앞으로도 외장 엔지니어링 기술 개발과 고품질 제품 공급을 통해 건축물의 안전성과 디자인 가치를 동시에 높이는 기술 개발을 지속해 나갈 계획이다. <문의. 제이에스이엔지(주) 031-247-9886>
자료제공. 제이에스이엔지(주)
