ETICS 외장 석재의 실패 메커니즘과 비해체 구조복원 방안
글. 지영화 ㈜에스이에스
(이 글은 지영화 대표의 월간익스테리어 기고문을 요약, 정리한 것이며 원본은 글 하단에서 다운로드가 가능하다.)
호텔과 오피스텔, 공동주택을 비롯한 주거형 건축물에서는 단열성능과 외관 품질을 동시에 확보하기 위해 외단열 시스템 위에 석재를 설치하는 사례가 증가하고 있다. 천연석이 주는 중후한 질감과 고급스러운 이미지는 건축물의 상품성을 높이는 데 효과적이지만, 최근 일부 현장에서는 준공 후 외장 석재가 처지거나 줄눈이 어긋나고, 심한 경우 석재가 외벽에서 탈락하는 문제가 반복적으로 나타나고 있다.
특히 주목해야 할 점은 이러한 문제가 구조계산서가 없거나 앵커의 강도가 현저히 부족한 현장에서만 발생하는 것이 아니라는 사실이다. 설계 단계에서 구조검토를 거치고 앵커의 인발강도와 전단강도가 기준을 만족한 시스템에서도 석재 탈락이 발생한다. 그렇다면 설계상으로는 안전하다고 판단된 외장 석재가 실제 사용 과정에서 반복적으로 탈락하는 이유는 무엇일까.
이 기고문은 그 원인을 개별 앵커 하나의 결함이나 단순한 시공 불량만으로 설명하지 않는다. 오히려 외단열 시스템 위에 설치된 석재 외벽 전체가 하중과 변형에 대응하는 방식, 즉 시스템의 구조적 거동에 문제가 있다고 본다. 외장 석재의 탈락을 막기 위해서는 특정 앵커를 더 굵게 만들거나 고정점을 추가하는 수준을 넘어, 석재에서 구조체까지 하중이 전달되는 경로를 다시 살펴보고 패널별 구조적 독립성을 회복해야 한다는 것이 핵심 주장이다.
구조재에서 비내력 외피로 변화한 석재 클래딩
석재는 오랫동안 건축의 주요 구조재로 사용돼 왔다. 고대의 석조건축에서는 석재 자체가 건물의 무게를 지지했으며, 로마시대에는 구조체의 표면을 마감하고 보호하는 재료로 사용 범위가 확대됐다. 이후 철골과 철근콘크리트 구조가 발전하면서 건물의 하중은 골조가 담당하고, 석재는 구조체 외부에 부착되는 비내력 외장재로 변화했다.
현대의 석재 클래딩은 과거처럼 아래에서 위로 석재를 쌓아 올리는 방식이 아니다. 각각의 석재 패널을 금속 앵커와 브래킷으로 구조체에 연결하고, 패널의 자중과 풍하중을 정해진 경로로 전달하는 독립적인 외피 시스템이다. 다시 말해 오늘날의 석재 외벽은 재료만 석재일 뿐, 구조적인 원리는 커튼월에 가깝다.
커튼월은 층간변위와 열팽창, 건물의 장기변형을 수용하면서도 각 패널의 하중이 인접 패널에 전달되지 않도록 설계한다. 석재 외벽 역시 패널마다 자중을 독립적으로 지지하고, 횡하중을 구조체에 전달하며, 구조체와 외장재 사이의 상대변위를 허용해야 한다. 이 원리가 무너지면 외장 석재는 독립적인 패널 시스템이 아니라 서로의 하중을 떠받치는 적층 구조로 변질될 수 있다.
외단열 시스템이 만드는 긴 이격거리
ETICS는 External Thermal Insulation Composite System의 약자로, 건축물의 구조체 외부에 단열재를 연속적으로 설치하는 외단열 시스템을 말한다. 외단열은 열교를 줄이고 건물의 에너지성능을 높이는 데 유리하지만, 그 위에 무거운 석재를 설치할 때는 구조적으로 주의해야 할 조건이 생긴다.
외단열재가 구조체 바깥쪽에 설치되면서 석재와 콘크리트 벽체 사이의 거리가 커지기 때문이다. 석재를 지지하는 브래킷과 앵커는 두꺼운 단열층과 외부 공간을 가로질러 구조체에 연결되며, 이 과정에서 구조체로부터 멀리 돌출된 캔틸레버와 같은 형태가 된다.
같은 하중이 작용하더라도 구조체에서 석재까지의 이격거리가 길어질수록 브래킷에 발생하는 휨과 회전은 커진다. 작은 앵커 유격이나 미세한 체결 오차도 긴 지렛팔을 통해 확대될 수 있다. 따라서 외단열 석재 시스템은 단순히 앵커가 하중을 견딜 수 있는지를 확인하는 강도 지배형 구조라기보다, 작은 변위가 축적되지 않도록 관리해야 하는 변위 민감형 구조로 이해해야 한다.

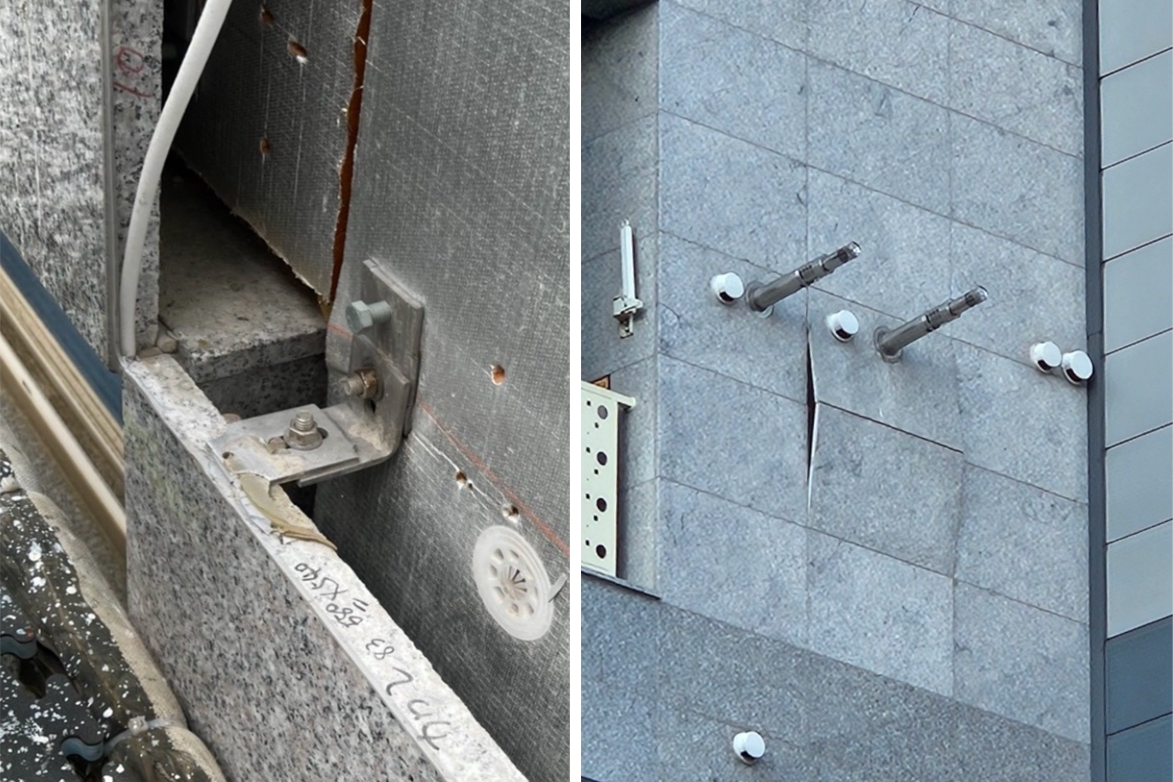

앵커가 부러지지 않았는데도 석재는 탈락할 수 있다
기존 외장 석재 구조계산은 대체로 앵커의 인발강도와 전단강도, 브래킷의 휨강도 등을 중심으로 이뤄져 왔다. 이러한 검토는 구조물이 극한하중을 받았을 때 부재가 파단되거나 앵커가 뽑히지 않는지를 판단한다는 점에서 중요하다. 구조공학에서는 이를 극한한계상태, 즉 ULS라고 한다.
그러나 외장 석재 탈락은 앵커가 한 번에 부러지거나 구조체에서 뽑히는 형태로만 발생하지 않는다. 실제 현장에서는 브래킷이 조금씩 처지고, 슬롯 내부에서 볼트가 움직이고, 체결부가 안착되면서 미세한 변위가 발생한다. 단열재와 충진재에서는 장기적인 크리프가 나타날 수 있으며, 앵커와 브래킷의 연결부에서도 회전과 눌림이 생길 수 있다.
각각의 변위는 작아 보이지만 여러 접합부에서 발생한 변위가 합쳐지면 석재 패널 전체의 처짐은 설계 당시 예상한 수준보다 커질 수 있다. 앵커와 브래킷이 파괴되지 않았더라도 석재가 허용된 위치에서 벗어나 인접 패널과 접촉한다면 시스템의 안전성은 이미 훼손된 것이다.
이처럼 실제 사용 과정에서 발생하는 처짐과 회전, 접촉, 유격 소진과 장기변형을 검토하는 기준을 사용한계상태, 즉 SLS라고 한다. ULS가 “부재가 극한하중을 견딜 수 있는가”를 묻는다면, SLS는 “사용 중 외장재가 탈락하지 않고 안정적으로 거동하는가”를 판단한다. 외단열 석재 시스템에서는 강도 검토만큼이나, 경우에 따라서는 그보다 더 직접적으로 SLS 검토가 안전을 좌우할 수 있다.
작은 변위가 패널 접촉으로 이어지는 과정
외장 석재는 설계상 각 패널이 독립적으로 지지되는 것을 원칙으로 한다. 위쪽 패널의 자중은 그 패널을 담당하는 앵커가 지지해야 하며, 아래쪽 패널이 상부 패널의 무게를 대신 받아서는 안 된다. 이를 위해 패널 사이에는 일정한 줄눈과 이격거리를 둔다.
그러나 브래킷의 휨과 앵커의 회전, 체결부의 유격과 시공오차가 복합적으로 작용하면 패널은 조금씩 아래로 처질 수 있다. 기고문에 제시된 사례에서는 계산상 탄성처짐이 약 2.48㎜이고 허용치가 3.2㎜로 평가됐지만, 앵커의 슬립과 체결부 안착, 접촉면 눌림과 시공오차를 더하면 실제 총변위가 약 3.3~4.0㎜ 수준까지 증가할 수 있다고 분석한다.
문제는 패널 사이의 설계상 상하 이격거리가 약 1㎜에 불과한 경우다. 줄눈이 수용할 수 있는 거리보다 실제 변위가 커지면 상부 석재가 하부 석재에 닿기 시작한다. 이때부터는 설계에 존재하지 않았던 새로운 하중경로가 만들어진다.
원래는 상부 패널의 무게가 자체 앵커를 통해 구조체로 전달돼야 하지만, 패널이 접촉하면 그 하중의 일부가 아래쪽 석재에 전달된다. 아래쪽 패널은 자신의 자중뿐 아니라 상부 패널에서 내려오는 추가 하중까지 받게 된다. 이 현상이 여러 단에서 이어지면 하중이 아래로 계속 쌓이고, 하부 패널과 모서리에는 강한 국부응력이 발생한다.
따라서 패널 간 접촉은 단순히 외관이 어긋나는 마감상의 문제가 아니다. 접촉하는 순간 하중전달 방식이 바뀌고 구조 시스템 자체가 달라진다. 기고문은 이를 “새로운 하중경로의 형성”이라고 설명한다.
패널 독립성이 무너지면 외벽은 적층 구조가 된다
외장 석재 탈락의 핵심은 개별 앵커 하나의 강도가 약하다는 데 있지 않다. 보다 근본적인 문제는 각각 독립적으로 거동해야 할 석재 패널의 구조적 독립성이 무너지는 것이다.
독립성이 유지되는 시스템에서는 특정 패널에 문제가 생겨도 그 영향이 인접 패널로 쉽게 확산되지 않는다. 반면 패널끼리 맞닿아 하중을 주고받기 시작하면 외벽은 여러 장의 석재가 연속적으로 쌓인 구조처럼 작동한다. 상부에서 전달된 하중이 아래로 누적되고, 특정 브래킷이나 석재 모서리에 예상하지 못한 힘이 집중된다.
석재는 철재처럼 큰 변형을 통해 응력을 재분배하는 재료가 아니다. 국부적으로 압축되거나 모서리에 인장응력이 집중되면 작은 균열이 시작될 수 있으며, 균열이 일정 수준을 넘으면 취성적으로 파손될 가능성이 있다. 따라서 앵커가 구조적으로 충분한 강도를 가지고 있더라도 석재의 접촉부나 모서리가 먼저 깨질 수 있다.
이러한 관점에서 보면 외장 석재 탈락은 앵커 강도 부족만을 확인해서 해결할 수 있는 문제가 아니다. 석재와 앵커, 브래킷과 구조체가 연결되는 모든 절점에서 하중이 연속적으로 전달되는지, 그리고 그 과정에서 발생하는 변위가 패널 간 허용간격을 소진하지 않는지를 함께 검토해야 한다.
강접으로 가정한 절점이 실제로는 움직인다
구조계산에서는 브래킷과 앵커의 연결부가 단단하게 고정돼 하나의 부재처럼 거동한다고 가정하는 경우가 많다. 그러나 실제 현장의 접합부는 이상적인 강접과 다르다. 볼트와 슬롯 사이에는 제작과 조립을 위한 유격이 있으며, 너트가 조여지는 과정에서 접촉면이 눌릴 수 있다. 브래킷의 각 부재도 하중을 받으면서 미세하게 휘거나 회전한다.
이처럼 각 절점에서 발생하는 변위를 계산에서 충분히 반영하지 않으면 실제 시스템의 총변위를 과소평가하게 된다. 구성 부재 하나하나의 강도는 충분하더라도 하중이 지나가는 절점마다 작은 이동과 회전이 발생하면, 석재 끝단에서는 그 변위가 합쳐져 더 크게 나타날 수 있다.
특히 외단열 시스템처럼 이격거리가 큰 구조에서는 절점의 작은 회전이 석재 위치에서 더 큰 수직변위로 확대된다. 따라서 석재 앵커 설계는 금속 브래킷이 파괴되지 않는지만 검토하는 것이 아니라, 최종적으로 석재 패널이 어느 정도 이동하고 회전하는지를 기준으로 평가해야 한다.
기고문이 “석재를 위한 검토인가, 강재를 위한 검토인가”라는 질문을 제기하는 이유도 여기에 있다. 브래킷과 앵커의 강도만을 확인하고 석재가 실제 사용 중 겪는 변위와 접촉 가능성을 살피지 않는다면, 계산서는 강재의 안전성은 입증할 수 있어도 외장 석재 시스템 전체의 안전성을 보장하기 어렵다.
온도 변화와 구조체 변형도 하중을 키운다
외장 석재는 하루와 계절에 따른 온도 변화에 반복적으로 노출된다. 햇빛을 받은 석재와 그늘진 석재의 온도는 서로 다를 수 있으며, 석재와 금속 앵커, 콘크리트 구조체도 재료별로 열팽창 정도가 다르다. 이때 접합부가 움직임을 적절하게 허용하지 못하면 열변형이 구속응력으로 바뀐다.
고층건물에서는 콘크리트의 건조수축과 크리프에 따른 장기적인 구조체 단축도 고려해야 한다. 건물의 골조가 시간에 따라 미세하게 줄어드는 동안 외장 석재 시스템이 같은 속도로 움직이지 못하면 구조체와 외장재 사이에 상대변위가 발생한다.
풍하중으로 인한 층간변위와 반복적인 진동도 영향을 줄 수 있다. 이러한 변형은 한 번에 앵커를 파괴할 정도로 크지 않을 수 있지만, 장기간 반복되면 유격이 소진되고 접촉부가 이동하면서 패널 간 간격을 점차 줄일 수 있다.
따라서 외장 석재의 안전성은 준공 시점의 강도만으로 판단해서는 안 된다. 계절 변화와 장기변형, 반복하중을 거친 뒤에도 석재 패널이 독립성을 유지할 수 있는지를 검토해야 한다.
해결의 출발점은 하중경로의 분리
이 기고문이 제안하는 핵심 해결 개념은 LPS, 즉 Load Path Separation이다. 이를 우리말로 표현하면 하중경로 분리라고 할 수 있다.
기존 시스템에서는 하나의 브래킷이나 접합부가 석재의 자중을 지지하면서 풍하중을 전달하고, 동시에 구조체와 외장재 사이의 변위까지 수용하는 경우가 많다. 여러 기능이 하나의 절점에 집중되면 접합부의 회전과 변위가 서로 영향을 주고, 하중이 예상하지 못한 방향으로 전달될 가능성이 커진다.
하중경로 분리는 석재의 자중을 지지하는 기능과 풍압·풍흡입에 대응하는 횡지지 기능, 그리고 열팽창이나 구조체 변위를 수용하는 기능을 가능한 한 분리하는 설계 개념이다. 각 기능이 명확한 부재와 경로를 통해 구조체에 전달되도록 만들면 패널 사이의 하중 중첩과 국부응력을 줄일 수 있다.
이 개념의 핵심은 단순히 앵커 수를 늘리는 데 있지 않다. 기존 앵커에 새로운 고정점을 추가하더라도 기존 하중경로와 충돌하거나 석재의 움직임을 지나치게 구속하면 오히려 응력이 증가할 수 있다. 따라서 어느 부재가 자중을 받고, 어느 부재가 횡하중을 지지하며, 어디에서 변위를 허용할지를 먼저 정한 뒤 시스템을 구성해야 한다.
기존 외장을 철거하지 않는 NDRS 복원 방식
이미 완공된 건축물에서 외장 석재의 탈락 위험이 발견됐다고 해서 모든 석재를 철거하고 다시 설치하는 것은 쉽지 않다. 공사비와 공사 기간이 크게 증가하고, 건물을 사용하는 입주자와 운영자에게도 상당한 불편을 준다. 철거 과정에서 단열재와 방수층, 기존 구조체가 손상될 가능성도 있다.
이러한 문제에 대응하기 위해 기고문은 NDRS, 즉 Non-Dismantling Restoration System을 제안한다. 이는 기존 외장 석재를 전면 해체하지 않고 필요한 부위를 국부적으로 절개한 뒤 새로운 앵커와 지지부재를 설치해 하중경로를 다시 형성하는 비해체 복원 방식이다.
비해체 복원의 목적은 기존 부재를 단순히 덧대어 보강하는 것이 아니다. 처짐과 접촉으로 인해 이미 불안정해진 하중전달 체계를 끊고, 석재의 자중을 구조체로 직접 전달할 수 있는 새로운 경로를 만드는 데 있다.
이를 위해서는 먼저 현장조사를 통해 석재의 처짐과 줄눈 변화, 패널 간 접촉 여부, 기존 앵커 상태를 확인해야 한다. 이후 필요한 위치의 석재 줄눈이나 일부 구간을 절개하고, 구조체에 새로운 앵커를 설치한 뒤 석재의 하중을 새로운 지지부재로 이전한다. 기존 패널 사이에서 발생한 하중 중첩을 해소하고 줄눈과 변위수용 공간을 다시 확보하는 과정도 필요하다.
이 방식은 석재의 전면 철거를 줄일 수 있다는 장점이 있지만, 기존 구조의 상태와 새로운 앵커의 설치 위치를 정확히 파악해야 한다. 따라서 설계와 현장조사, 시험시공과 구조검증이 함께 진행돼야 한다.
층별로 하중을 끊어주는 SMCS
신축이나 대규모 복원에서는 SMCS, 즉 Story Masonry Cladding System을 적용할 수 있다. 이는 석재 외장을 건물 전체 높이에 걸쳐 연속적으로 적층하지 않고, 한 개 층 또는 두 개 층을 하나의 구조 단위로 구분해 하중을 구조체에 직접 전달하는 층 분절형 석재 클래딩 시스템이다.
외벽 전체가 연속된 하나의 시스템으로 거동하면 상부에서 시작된 처짐과 하중 중첩이 하부까지 전달될 수 있다. 반면 일정한 층 단위로 하중경로를 끊으면 각 구간에서 발생한 변위와 오차가 다른 층으로 누적되는 것을 방지할 수 있다.
층 분절 지지부는 해당 구간의 석재 자중을 구조체에 직접 전달하고, 그 위와 아래의 석재 시스템이 서로 독립적으로 움직일 수 있도록 한다. 이는 커튼월에서 층별 앵커와 조인트를 통해 구조체 변위를 수용하는 원리와 유사하다.
SMCS의 핵심은 외장 석재도 단순한 마감재가 아니라 비내력 외피 시스템이라는 관점에서 설계하는 것이다. 패널의 독립성과 층간변위 수용, 하중경로의 명확성을 확보해야 하며, 시공 과정에서도 상부 석재가 하부 석재 위에 직접 놓이지 않도록 줄눈과 지지 상태를 지속적으로 관리해야 한다.
복구 전에는 원인을 먼저 확인해야 한다
외장 석재가 처지거나 일부가 탈락한 경우 현장에서는 흔히 접착제를 추가하거나 외부에서 핀을 삽입하는 방식으로 보수하려는 경향이 있다. 그러나 기존 시스템의 하중경로가 불명확한 상태에서 고정부만 추가하면 석재의 움직임을 더 구속해 새로운 응력 집중을 만들 수 있다.
효과적인 복원을 위해서는 먼저 석재 패널이 어떤 경로로 하중을 전달하고 있는지 확인해야 한다. 패널 간 접촉이 발생했는지, 어느 위치에서 하중이 적층되고 있는지, 기존 브래킷이 얼마나 처졌는지, 슬롯의 유격이 남아 있는지 등을 조사해야 한다.
석재의 균열과 모서리 파손뿐 아니라 줄눈 폭의 변화, 패널의 단차와 배부름, 브래킷 주변의 눌림과 회전도 중요한 조사 대상이다. 필요하면 내시경과 비파괴검사, 국부 해체를 통해 내부 앵커 상태를 확인해야 한다.
그 결과에 따라 기존 앵커를 유지할지, 일부 기능만 활용할지, 완전히 새로운 하중경로를 설치할지를 결정해야 한다. 보수설계의 목적은 약한 부재를 일률적으로 강화하는 것이 아니라, 석재 패널이 다시 독립적으로 거동하도록 구조 시스템을 재구성하는 데 있다.
구조해석과 실물시험을 함께 실시해야 한다
새로운 복원 시스템을 적용할 때는 계산만으로 성능을 판단해서는 안 된다. 실제 외장 석재 접합부에는 시공오차와 접촉면의 눌림, 볼트 유격과 재료 편차 등 계산에서 완벽하게 반영하기 어려운 요소가 존재하기 때문이다.
기고문은 구조해석과 함께 목업(Mock-up) 재하시험을 실시할 것을 제안한다. 목업시험에서는 실제 현장과 같은 석재, 앵커와 브래킷을 사용해 자중과 횡하중을 가하고, 각 절점에서 발생하는 변위와 회전을 측정한다.
단순히 최대하중에서 파괴되지 않는지만 확인하는 것이 아니라 반복하중 이후 잔류변위가 남는지, 패널 간 간격이 줄어드는지, 체결부에서 슬립이 발생하는지 등을 살펴야 한다. 이는 복원 시스템이 ULS뿐 아니라 실제 사용 중의 SLS 요구조건도 만족하는지를 확인하기 위한 절차다.
현장 적용 후에도 정기적인 점검이 필요하다. 주요 위치에 변위 측정점을 설치하고, 일정 기간 줄눈과 패널 단차의 변화를 추적하면 초기 이상을 보다 빠르게 발견할 수 있다.
외장 석재 탈락은 마감 하자가 아닌 구조 안전 문제다
ETICS 위에 설치된 외장 석재의 반복적인 탈락은 단순히 접착제가 부족하거나 앵커 하나가 약해서 발생하는 문제가 아닐 수 있다. 구조체와 석재 사이의 긴 이격거리, 브래킷과 접합부에서 발생하는 미세한 변위, 장기 크리프와 온도 변화가 복합적으로 작용하면 패널 사이의 줄눈이 소진된다. 이후 상하 패널이 접촉하면서 설계에 없던 하중경로가 만들어지고, 패널 독립성이 붕괴해 하중이 아래로 적층될 수 있다.
이러한 실패 메커니즘을 고려하면 해결책도 단순한 고정부 증설에 머물러서는 안 된다. 석재의 자중과 횡하중, 변위수용 기능을 분리하고, 패널마다 명확하고 연속적인 하중경로를 형성해야 한다. 기존 건축물에서는 NDRS와 같은 비해체 복구 시스템을 통해 새로운 하중경로를 구축할 수 있으며, 신축과 대규모 개보수에서는 SMCS와 같은 층 분절 구조를 적용해 변위와 하중의 누적을 차단할 필요가 있다.
건축 외벽의 석재 탈락은 외관이나 유지관리 차원의 문제에 그치지 않는다. 도심의 고층건물에서 외장재가 탈락하면 보행자와 주변 시설의 안전을 직접적으로 위협할 수 있다. 따라서 외장 석재는 구조체에 부착된 장식재가 아니라, 설계와 시공, 시험과 유지관리를 통해 성능을 지속적으로 검증해야 하는 건축 외피 시스템으로 다뤄져야 한다.
궁극적으로 외장 석재의 안전은 앵커 하나가 얼마나 강한가보다, 석재에서 앵커와 브래킷을 거쳐 구조체로 이어지는 하중의 흐름이 얼마나 명확하고 연속적으로 유지되는가에 달려 있다.
ETICS 외장 석재의 실패 사례와 접합부 상세, 하중경로 분석, NDRS 및 SMCS의 세부 구조와 목업시험 내용은 첨부된 원문에서 확인할 수 있다.
© 월간익스테리어 | FACADE
