글. 에스이에스 지영화 대표
1. 2,000년된 석조 구조와 20년도 안된 외장 석재
로마의 콜로세움은 약 2,000년이라는 시간을 견디며 지금까지 서 있다. 거대한 석재 구조물이지만, 그 안정성은 단순한 재료 강도에서 비롯된 것이 아니다. 반면, 최근 국내에서의 도심지 주거건축 외장 벽체의 외단열 시스템 위에 설치된 석재 외장은 준공 후 5내지 10년 사이에 탈락 사고가 반복되고 있다. 이 두 현상의 차이는 기술 수준의 차이가 아니라 구조 개념의 차이에서 비롯된다. 건축사를 통하여 우리는 더 많은 기술과 재료를 확보했음에도 불구하고, 정작 가장 중요한 구조적 원리를 놓치고 있다. 외장석재의 안정성은 강도나부착력의 문제가 아니라, 하중이 어떻게 전달되고 석재와 이의 긴결 구성재간의 변위가 어떻게 통제되는가에 의해 결정된다.
이 본질적인 질문에 답하지 않는 한, 어떠한 보강이나 재료 개선도 근본적인 탈락사고로 인한 안전방책은 해결책이 될 수 없다.
2. 콜로세움이 보여주는 하중의 본질
고대로마건축 콜로세움의 구조를 이해하면 석재공학의 본질이 명확해진다. 이 구조는 복잡한 기술 없이도 하중이 자연스럽게 아래로 전달되도록 구성되어 있다. 석재는 상부에서 하부로 연속적으로 적층되며, 모든 하중은 압축 상태로 전달된다. 이때 중요한 것은 하중이 끊기지 않고 연속적으로 흐른다는 점이다. 또한, 구조 내에서 발생하는 미세한 변위는 곧바로 압축 상태로 전환되어 구조 안정성을 오히 려 증가시키는 방향으로 작용한다. 즉, 콜로세움은 변위를 억제하는 구조가 아니라 변위를 안정화시키는 구조이다. 구조체의 압축과 인장의 흐름에 대한 상호 변위흡수를 위해 내부에 숨겨진 긴결철물은 200톤이 넘었다. 하중과 변위가 서로 충돌하지 않고 동일한 방향으로 작용할 때, 석재 구조는 장기적으로 안정성을 유지할 수 있다. 이 점이 바로 2,000년이라는 시간동안 구조가 유지될 수 있었던 이유이다.
3. 현대 고층 건축이 선택한 다른 전략

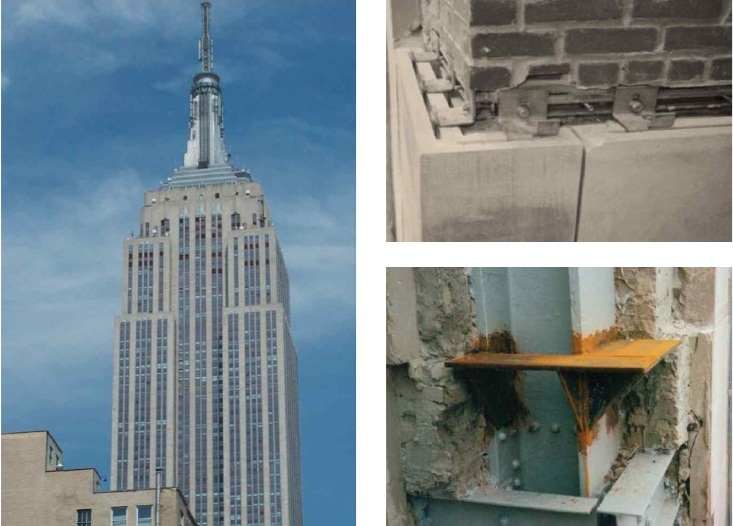

엠파이어 스테이트 빌딩과 같은 현대 고층 건축은 전통 석조와는 전혀 다른 접근을 취한다. 이 시스템에서 석재는 더 이상 구조체가 아니라 외장재이며, 하중 전달 방식 또한 완전히 다르게 설계된다. 각 층마다 독립적인 지지구조를 두어 상부 석재의 하중이 하부로 전달되지 않도록 차단한다. 즉, 하중의 연속성을 의도적으로 끊어버린다. 이 방식은 변위가 누적되는 것을 방지하고, 각 층에서 하중을 통제할 수 있도록 한다. 결과적으로 콜로세움이 하중을 흐르게 하여 안정성을 확보했다면, 현대 커튼월 시스템은 하중을 차단함으로써 안정성을 확보한다.
두 시스템은 정반대의 전략을 취하지만, 공통적으로 하중이 통제된다는 점에서 동일한 구조적 원리를 따른다.
4. 외단열 석재 시스템의 구조적 착각

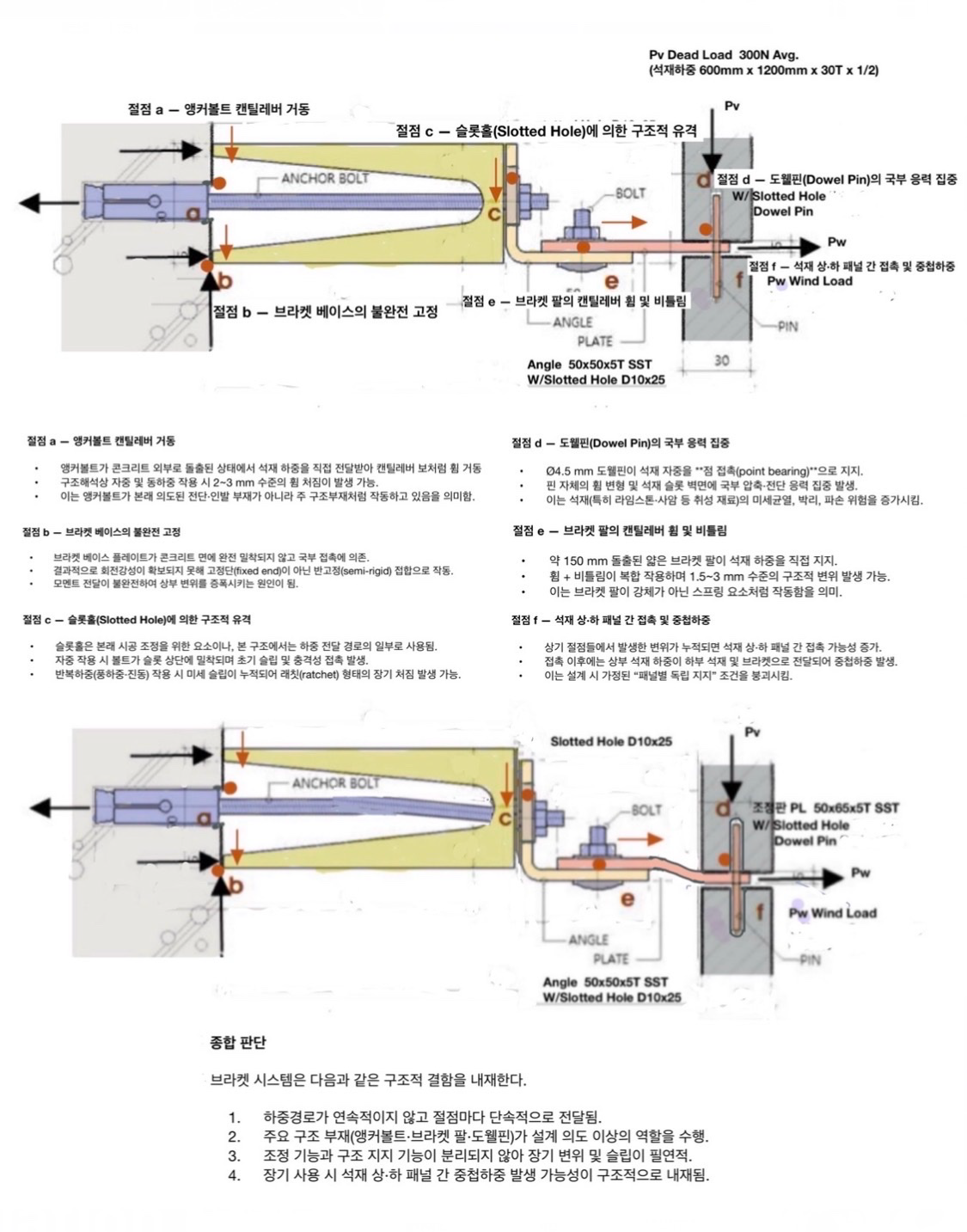

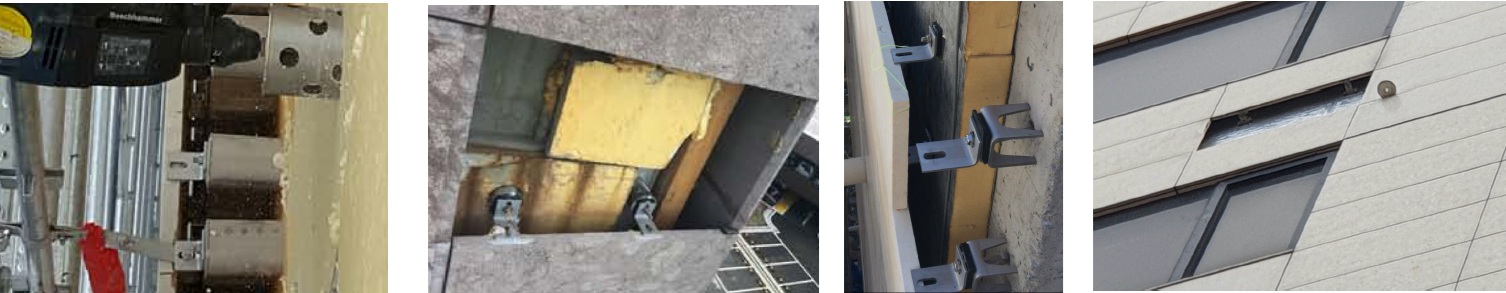

문제의 외단열 석재 시스템은 겉보기에는 현대 커튼월 시스템과 유사해 보인다. 앵커를 통해 고정되고, 각 패널이 독립적으로 설치되기 때문이다. 그러나 실제 거동은 전혀 다르다. 브라켓은 하중에 의해 휨 변형을 일으키고, 슬롯은 반복 하중에 의해 미끄러지며, 단열재는 장기적으로 압축 크리프를 발생시키고, 앵커는 미세한 회전을 허용한다. 이러한 모든 변형 요소가 동시에 작용하면, 초기 설계에서 확보했던 줄눈 간격은 점차 감소하게 된다. 그리고 어느 순간 상부 석재와 하부 석재가 접촉하게 되며, 이 순간부터 시스템의 구조적 성격은 완전히 변화한다.
5. 비의도적 하중 전달과 구조의 전이

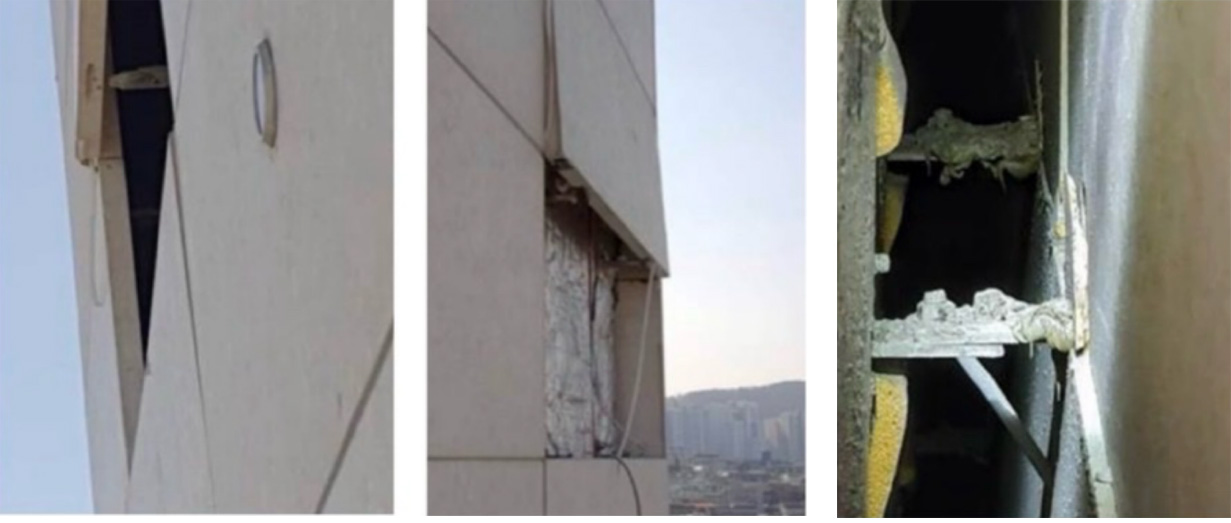

외단열 석재 시스템의 설계 의도는 각 석재 패널이 독립적으로 자기 하중만을 지지하는 것이다. 그러나 실제로는 변위의 누적으로 인해 패널 간 접촉이 발생하고, 상부 석재의 하중이 하부 석재로 전달되기 시작한다. 이 현상은 설계에서 고려되지 않은 비의도적 하중 전달이며, 구조 시스템이 전혀 다른 상태로 전이되는 것을 의미한다. 콜로세움은 이러한 하중 전달을 전제로 설계되었고, 엠파이어 스테이트 빌딩은 이를 원천적으로 차단하였다. 그러나 외단열 석재 시스템은 이 두 가지 조건을 모두 충족하지 못한다. 그 결과 하중은 전달되기도 하고 전달되지 않기도 하는 불안정한 상태에 놓이게 된다. 이 구조적 모순이 바로 탈락 사고의 본질적인 원인이다.
6. 국제 사례가 보여주는 공통된 실패 메커니즘
아모코 빌딩과 퍼스트 캐네디언 플레이스 사례는 외장 석재 시스템의 실패가 어떻게 발생하는지를 명확하게 보여준다. 이들 건물은 설계 당시 충분한 강도를 확보했음에도 불구하고, 장기적인 변형과 반복되는 온도 변화에 의해 패널의 균열과 열화가 발생하였다.
결국 전체 외장 시스템을 교체해야 하는 상황에 이르렀다. 이 사례들은 석재가 강도 부족으로 실패하는 것이 아니라 변위와 변형의 누적으로 인해 실패한다는 사실을 분명히 보여준다. 즉, 석재공학에서 진정한 설계 변수는 강도가 아니라 변위이며, 이를 통제하지 못하는 시스템은 시간이 지남에 따라 반드시 붕괴하게 된다.
7. SLS 지배 구조로서의 외장석재
외장 석재 시스템은 궁극적으로 사용성 한계 상태, 즉 SLS(Serviceability Limit State / 사용성한계상태)에 의해 지배되는 구조이다. 앵커의 파괴 강도나 재료의 극한 강도는 대부분 충분한 여유를 가지고 설계되지만, 실제 문제는 서비스 상태에서 발생하는 변위의 누적이다. 브라켓의 휨, 슬롯의 유격, 단열재의 크리프, 앵커의 회전이 복합적으로 작용하면서 전체 변위가 증가하고, 이 변위가 줄눈 허용치를 초과하는 순간 시스템은 설계 의도를 상실하게 된다.
이 시점에서 패널 간 접촉이 발생하고, 하중 전달 경로가 변화하며, 국부적인 응력 집중과 파괴가 시작된다. 따라서 외장석재 설계는 더 이상 강도 중심이 아니라 변위 중심의 설계로 전환되어야 한다.
8. 누적 시공되어 탈락된 ETICS(외단열) 상의 외장석재의 보수 복원 해법은 이미 존재한다

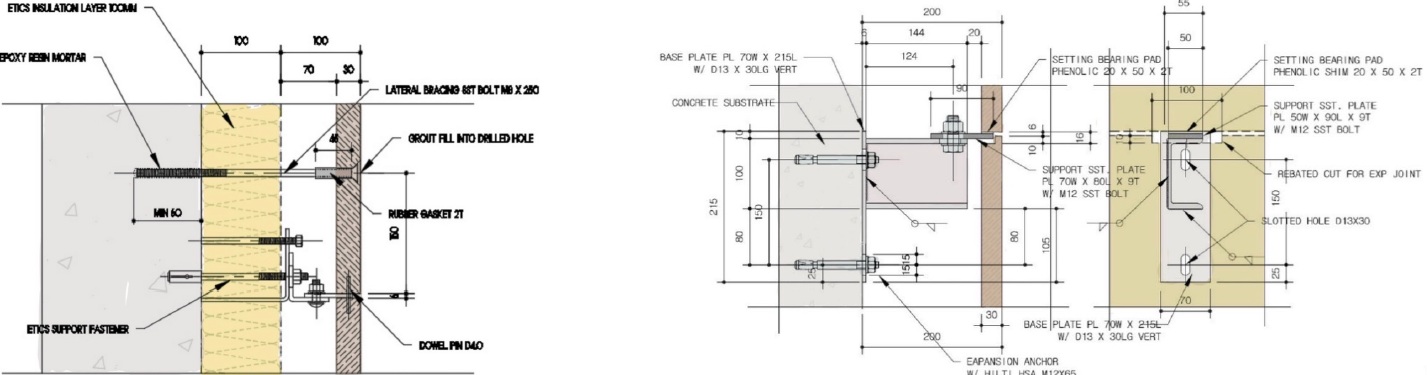

누적적재시공으로 좌굴 탈락된 건축 외벽 외장석재의 복원방안에 대한 해법은 새로운 기술 개발이 아니라, 이미 존재하는 구조 원리를 정확히 적용하는 데 있다. 하나는 하중을 연속적으로 아래로 전달하는 전통 석조 방식이고, 다른 하나는 하중을 층별로 완전히 차단하는 커튼월 방식이다. 현대 고층 건축에서는 후자가 현실적인 해법이다. 즉, 각 층 또는 일정 높이 단위로 하중을 분리하고, 중력 하중과 횡하중의 전달 경로를 명확히 구분하며, 변위가 누적되지 않도록 시스템을 구성해야 한다. 이는 단순한 디테일의 문제가 아니라 구조 개념의 문제이며, 설계 초기 단계에서 반드시 정의되어야 한다.
9. 구조 설계의 패러다임 전환
앞으로의 외장석재 설계는 하중을 지지하는 방식이 아니라 하중의 흐름을 설계하는 방식으로 전환되어야 한다. 중력 하중은 독립적으로전달되어야 하고, 횡하중은 별도의 긴결 시스템으로 저항되어야 하며, 각 구성 요소의 변위는 전체 시스템 내에서 호환되도록 설계되어야한다. 특히 패널 간 접촉을 원천적으로 방지하는 디테일과, 장기 변형을 고려한 변위 허용 설계가 필수적이다. 이러한 접근이 이 루어질 때 비로소 외장석재 시스템은 구조적으로 안정된 상태를 유지할 수 있다.
10. 결론 – 우리가 다시 배워야 할 것
지금까지 우리는 더 강한 앵커와 더 우수한 재료를 찾는 데 집중해왔다. 그러나 외장석재 탈락의 원인 은 재료의 문제가 아니라 구조의 문제이다. 하중이 어디로 흐르고, 변위가 어떻게 축적되는지에 대한 근본적인 이해 없이 설계된 시스템은 시간이 지남에 따라 필연적으로 실패하게 된다. 콜로세움은 하중을 흐르게 했고, 엠파이어 스테이트 빌딩은 하중을 차단했다. 그러나 국내의 최근 탈락사고가 빈번한 외단열 상의 석재 클래딩 시스템은 이 두 가지 중 어느 것도 명확히 구현하지 못한 채 중간 상태에 머물러 있다.
결국 외단열 위 석재가 탈락하는 이유는 단 하나로 정리된다. 하중이 어디로 가야 하는지 정의되지 않았기 때문이다. 이 질문에 답하지 않는 한, 어떠한 보강이나 개선도 근본적인 해결책이 될 수 없다. 이제 우리는 다시 기본으로 돌아가야 한다. 하중의 흐름을 설계하는 것, 그것이 외장석재공학의 출발점이며 동시에 해법이다.
